Schallmessraum
Ein wesentlicher Schwerpunkt des Lehrstuhles Strömungsmaschinen ist die experimentelle Erforschung des akustischen Verhaltens von Strömungsmaschinen, deren Antrieben und den zugehörigen Regelelektroniken. Die Schallabstrahlung von Strömungsmaschinen an die Umgebung (Luft oder Wasser) wird in vielen Anwendungen zunehmend als Problem empfunden. Zur Reduzierung der Schallabstrahlung ist ein tiefes Verständnis der Schallentstehung, -weiterleitung und -abstrahlung notwendig. Diese Vorgänge sind für Strömungsmaschinen, z.B. Pumpen und deren Antriebe nur unzureichend erforscht. Der Schallmessraum mit integriertem, schallentkoppeltem Wasserkreislauf und außen liegendem Tank und die zugehörige messtechnischen Ausstattung ermöglichen die Erforschung der grundlegendem Zusammenhänge des akustischen Verhaltens dieser Maschinen und das Erarbeiten innovativer Lösungen zur Reduzierung der Schallabstrahlung.
Messaufgaben
- Schallintensitätsmessung nach EN ISO 9614
- Schalldruckmessung nach DIN EN ISO 3745 (Hüllflächenverfahren), Genauigkeitsklasse 1
- Schallleistungsermittlung
- Ordnungsanalyse
- Messung von Körperschwingungen
- Modalanalysen
- Betriebsschwingformanalyse
- Flüssigkeitsschallmessung
- Schallquellenlokalisierung
- Psychoakustische Bewertung von Geräuschen und Klangoptimierung
Leistungsdaten
Schallmessraum:

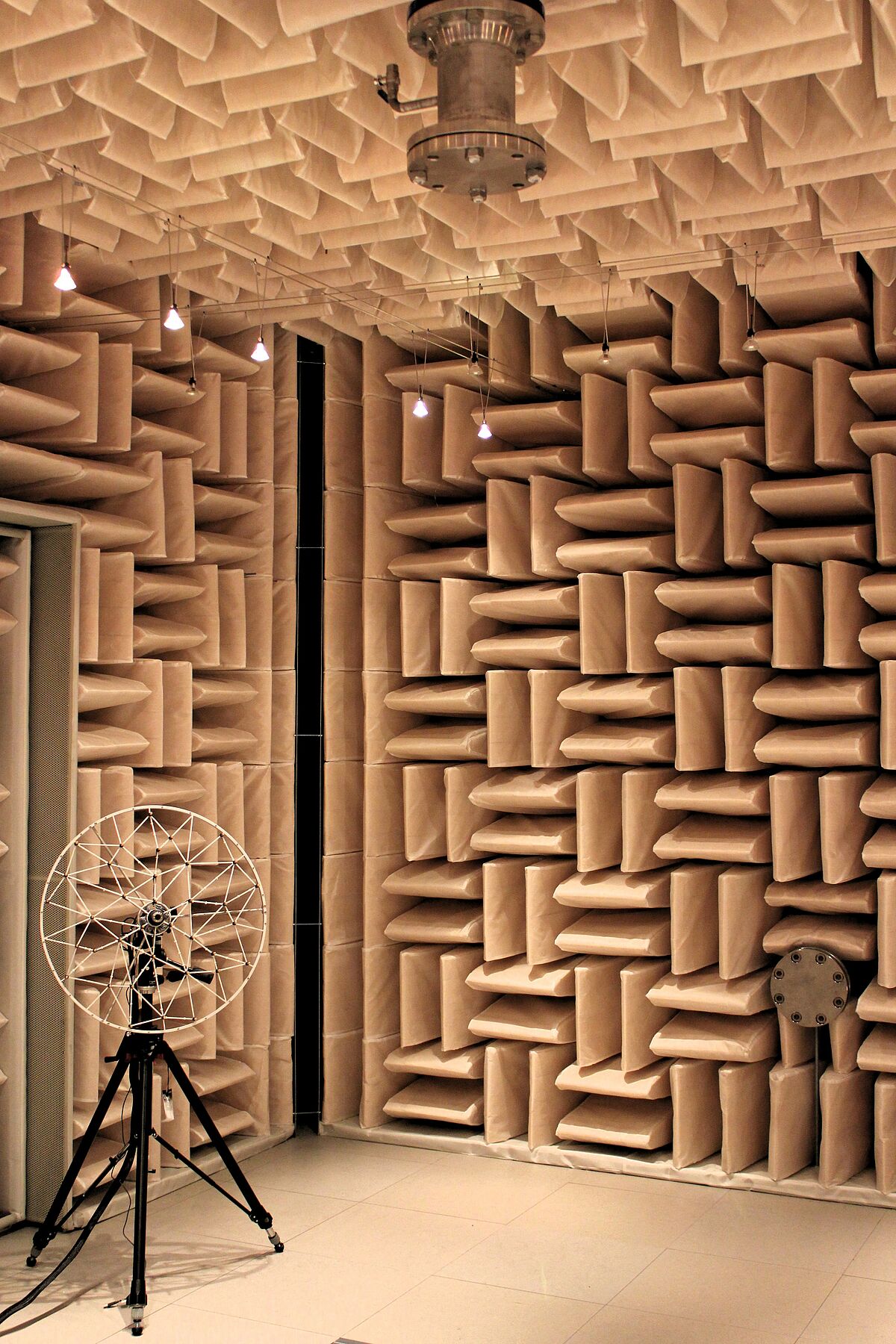

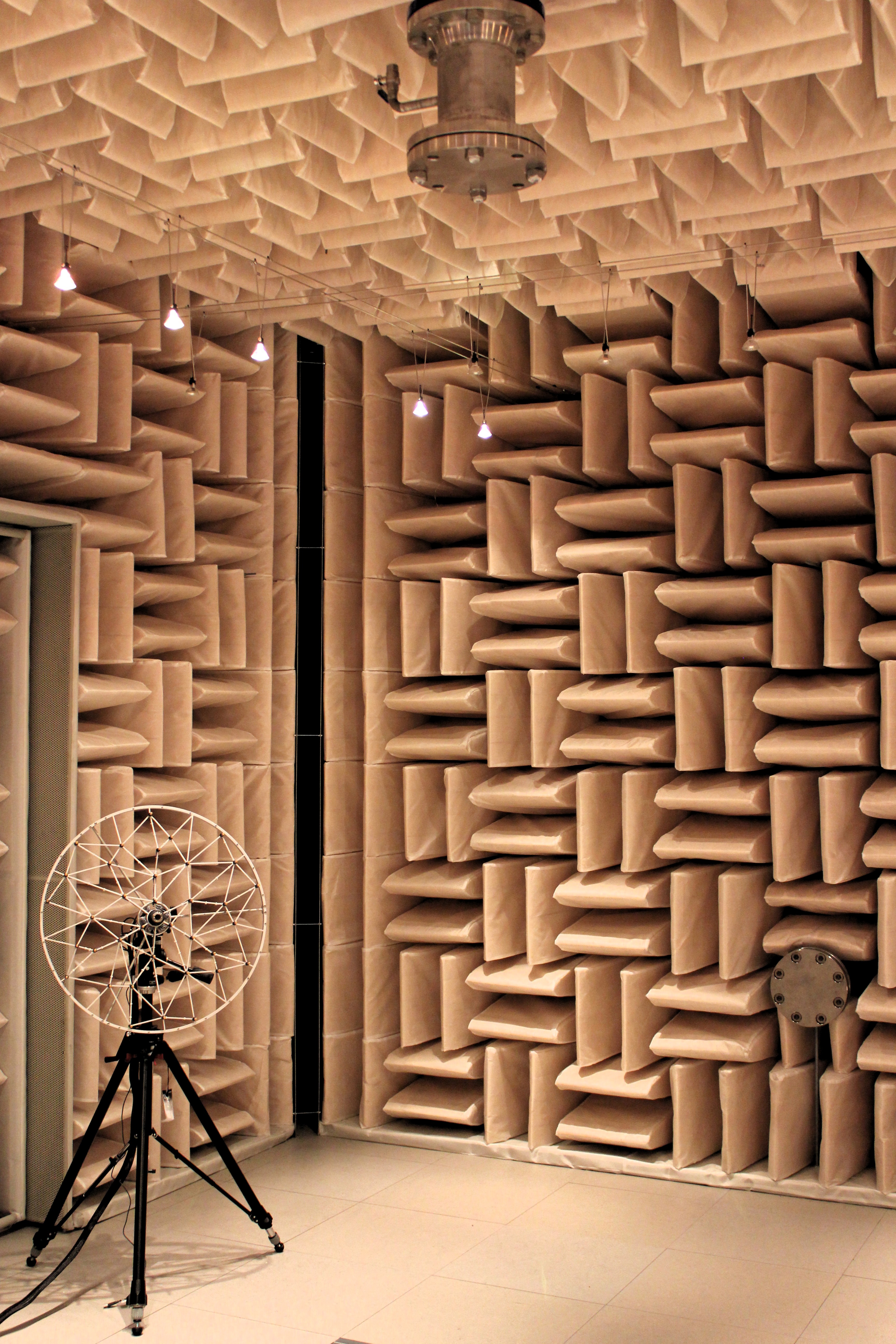

- reflexionsarmer Halbraum mit Keilabsorbern, doppelwandige Schale
- untere Grenzfrequenz < 100 Hz
- elastische Lagerung der Innenschale (Abstimmfrequenz 25 Hz) zur Vermeidung von Körperschalleinleitung
- Messungen der Schallabstrahlung gemäß Norm DIN EN ISO 3745, Genauigkeitsklasse 1
- maximaler Störpegel innen < 15 dB(A), Absenkung des Störpegels bis auf Hörschwelle (0 dB(A)) möglich
- Reflexionswand mit Abgasführung für Messung der Schallemission von Heizsystemen
Hydraulik:
- Edelstahl-Rohrleitungssystem DN 150 einschließlich Adapter für DN 25 bis DN 125 für den Betrieb von Inline- und Norm/Block-Pumpen
- Patentierte Wasserschalldämpfer in der Zu- und Ablaufstrecke
- Magnetisch-induktive Durchflussmessgeräte zur präzisen Messung der Volumenströme über den gesamten Betriebsbereich (DN 25, DN 50, DN 80, DN 150)
- Ventile mit Stellmotoren zur präzisen Einstellung des Volumenstromes (DN 25, DN 50, DN 80, DN 150)
- unterdruckfähig bis 0,05 bar absolut
- Systemdruck bis 25 bar druckseitig und 16 bar saugseitig
Messtechnik:
- 39-Kanal Echtzeit-Frequenzanalysesystem mit 130 dB Dynamikbereich und einer Abtastrate > 50kHz
- 3 Kanäle für die Messung von Unterwasserschall mit einer Abtastrate > 200 kHz
- Schallintensitätssonde der Klasse 1 nach DIN EN 61043
- Freifeldmikrofone der Klasse 1 nach IEC 61672
- Mikrofone zur Messung sehr niedriger Schallpegel, Eigenrauschen < 6,5 dB
- Sensoren für Körperschallmessung (axiale und triaxiale Schwingungsaufnehmer)
- Impulshammer für Modalanalyse
- Hydrofone
- hochempfindliche dynamische Drucksensoren zur Messung von Druckpulsationen
- Mikrofonarray mit 36 Mikrofonen für die Schallquellenlokalisierung im Nah- und Fernfeld (akustische Kamera)
- Mehrphasen-Präzisionsleitungsmessgerät LMG500 zur Messung der elektrischen Motorleistung
